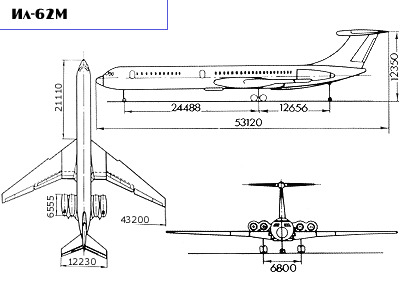

                                     IL-62                           IL-62M

 Rozpětí                         43,20 m                       43,20 m

Délka                          53,12 m                        53, 12 m

Výška                          12,35 m                        12,35 m

Průměr trupu              3,75 m                          3,75 m

Plocha křídla              279,55 m2                   279,55 m2

Váha prázdná             66 400 kg                     67 000 kg

Váha max.vzletová     162 000kg                   165000 kg

Motory                         NK-8-4                          D-30KU

Tah                              103 kN                         112,8 kN

Cestovní rychlost                    850-930 km/hod

Platící zatížení                          23 tun

Zásoba paliva            100000l                          105000l

Max. dolet                  6700-9200 km    8000-10300 km

Posádka                                                                        5

Náklad                      168-186 cestujících  nebo 25 tun

Rok vzniku                  1963                               1969



CSAIL65engine
szymil62
CSAIL62tail-V
CSAHangar
wewe3
il-62m
Celkový pohled

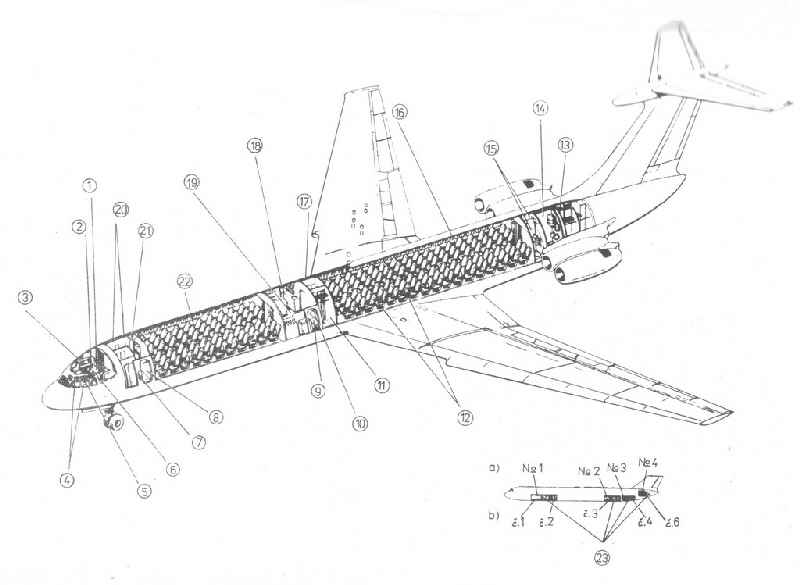

Obr. 2  Celkový pohled na letadlo

      • 1 - skládací sedačka pro dalšího člena posádky
        (např. Instruktora)
    • 2 - sedadlo radiotelegrafiaty
    • 3 - kabina posádky
    • 4 - sedadla pilotů
    • 5 - sedadlo palubního inženýra
    • 6 - sedadlo navigátora
    • 7 - skládací sedačky palubních průvodčí
    • 8 - přední vstupní dveře
    • 9 - skládací sedačky palubních průvodčí
    • 10 - zadní vstupní dveře
    • 11 - šatna palubních průvodčí
    • 12 - nouzové východy nad křídlem
    • 13 - šatna
    • 14 - služební (technický) úsek
    • 15 . zadní toalety
    • 16 - zadní kabina cestujících
    • 17 - střední toaleta
    • 18 - dveře buffetu
    • 19 - buffet (kuchyňka)
    • 20 - přední toalety
    • 21 - nouzový východ
    • 22 - přední kabina cestujících
    • 23 - zavazadlové prostory
      • a/ číslování výrobce
      • b/ číslování ČSA
