Vpředu vlevo:kapitán letadla, vpravo:druhý pilot   vzadu vlevo    :navigátor          vpravo:telegrafista uprostřed  mezi piloty.palubní inženýr

Crew_62_Schreier_1s_JPG
CUB07

Volant řízení přední nohy.

CUB08

Modernizované př.vybavení, feet výškoměr

CUB09

Povětrnostní radar.

CUB10

Kontrolky otevřených dveří a otvorů.

CUB12

Stropní panel spotřeboměry motorů 3 a 4.

CUB13

Pracoviště navigátora.

CUB11

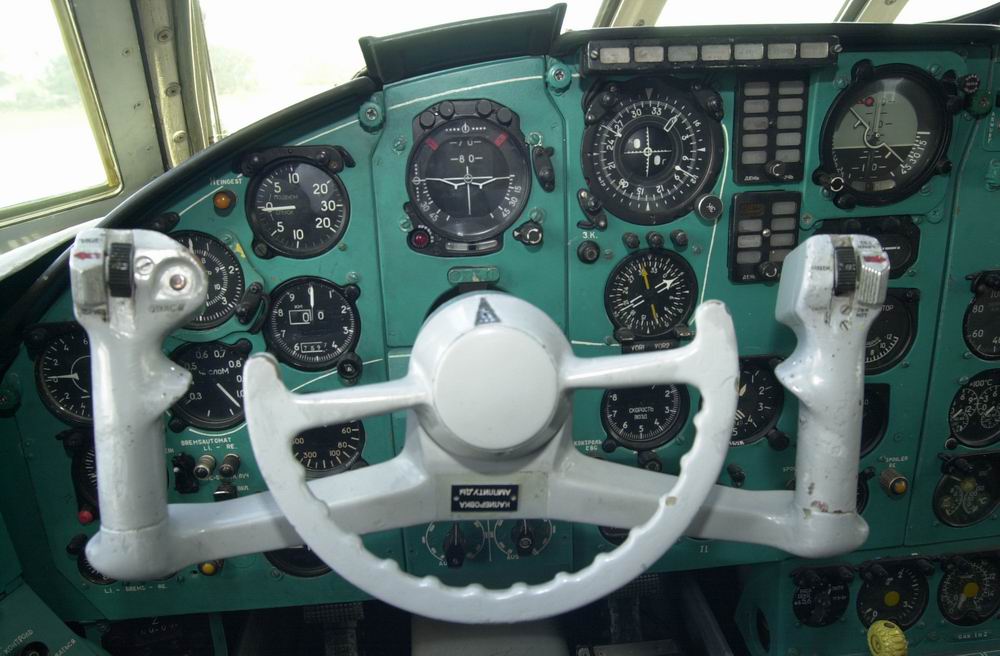

Hlavní letové přístroje.

CUB14

Pohled z okna druhého pilota.

IL-62_CPT_Cockpit_1_JPG
obrázek00005

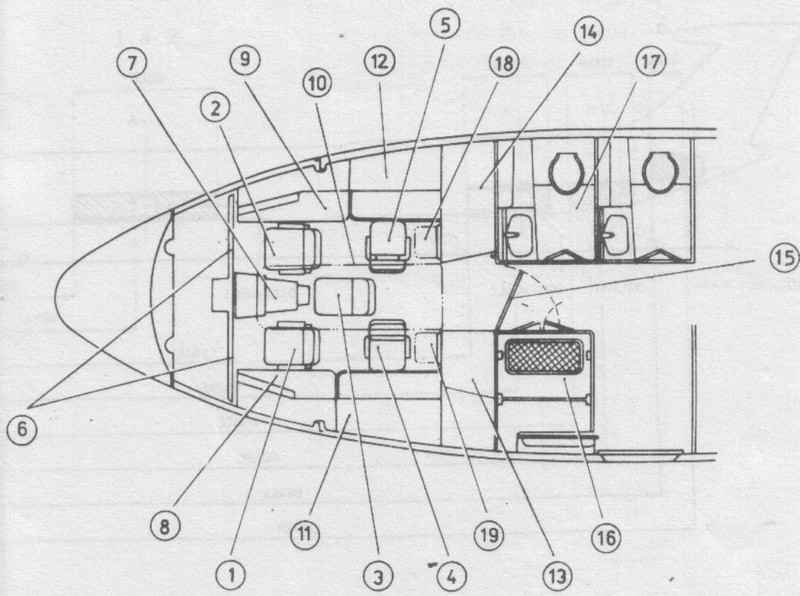

    Schéma pracovišť v kabině posádky

1     -    sedadlo levého   (prvního)   pilota

2    -    sedadlo  pravého   (druhého)   pilota

3     -    sedadlo palubního inženýra

4     -    sedadlo navigátora

5     -    sedadlo radiotelegraflaty

6     -    přístrojová deska pilotů

7     -    střední pult

8    -    levý pult levého  pilota

9     -    pravý pult  pravého pilota

10    -    stropní panel pilotů

11    -    vybavení pracoviště navigátora

12     -    vybavení pracoviště radiotelegrafisty

13    -    úsek s pilotážně-navigačni* a elektrickým zařízením

14    -    úsek s radiokomunikační* a elektrickým zařízením 19    -    dveře kabiny   posádky

16     -    Šatna posádky

17     -    přední toaleta

18    -    sklápěcí sedačka dalšího člena posádky

(např.  instruktora)

19     -    sklápěcí  sedačka dalšího člena posádky

(např.   instruktora),,,,,,,

Cockpiil62

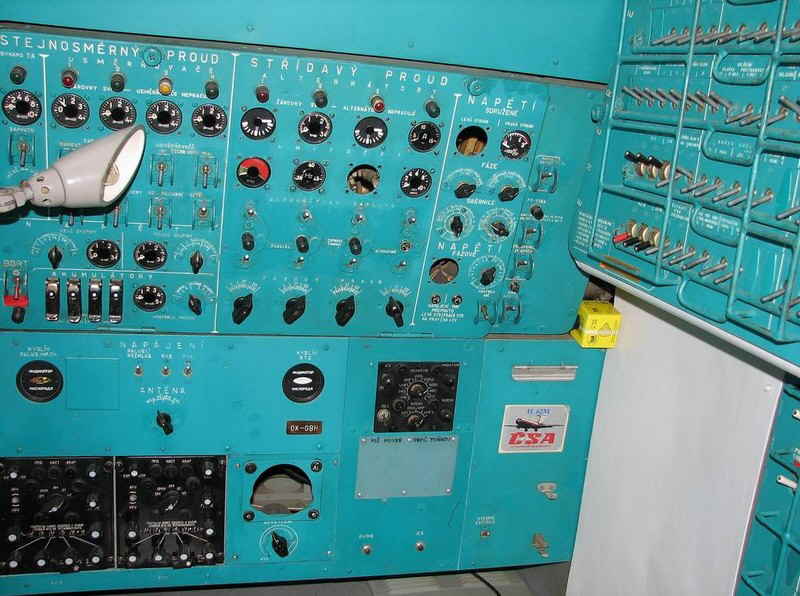

Pracoviště telegrafisty.

Cockpita

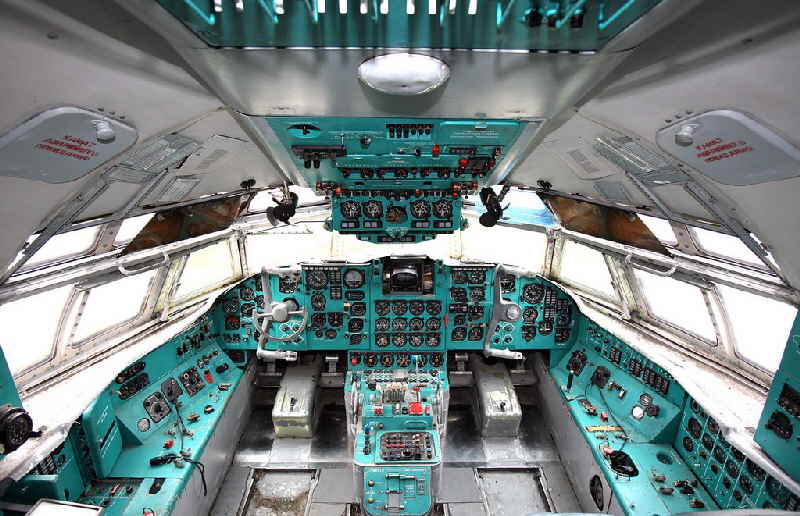

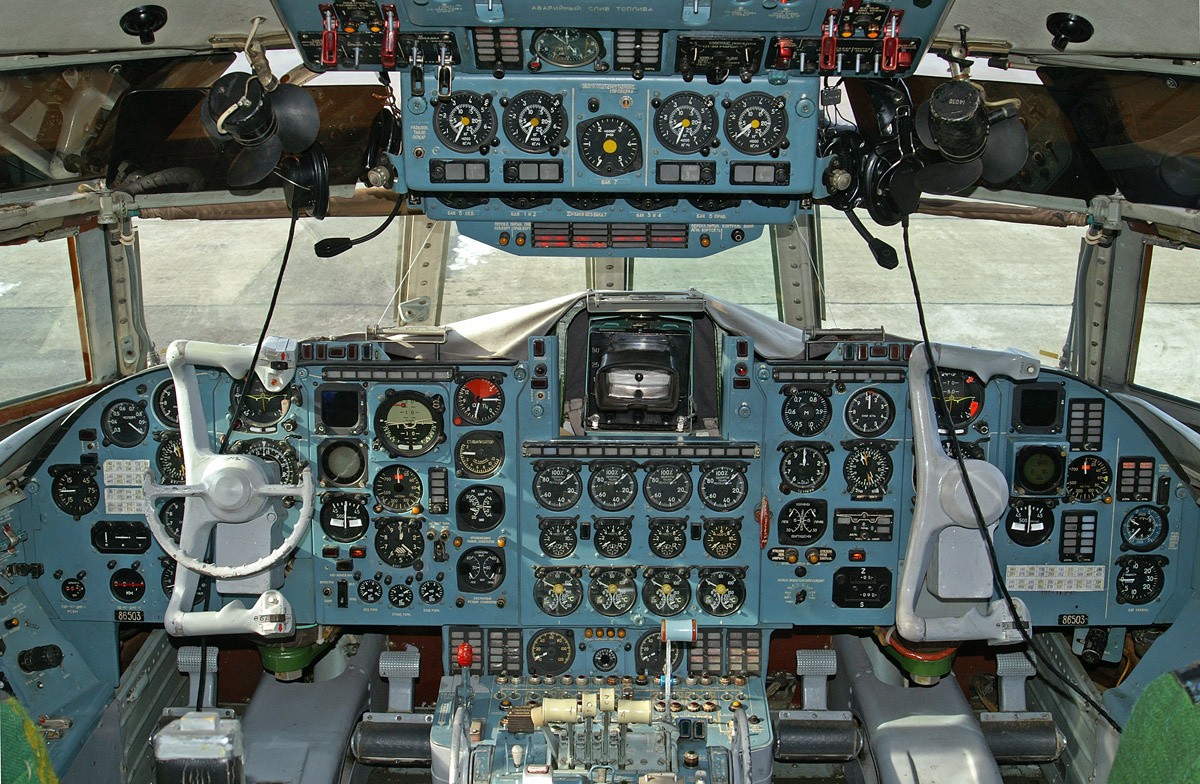

Cockpit

Kliknutím na malý obrázek vlevo si otevřete velký obrázek.....

Navigátor

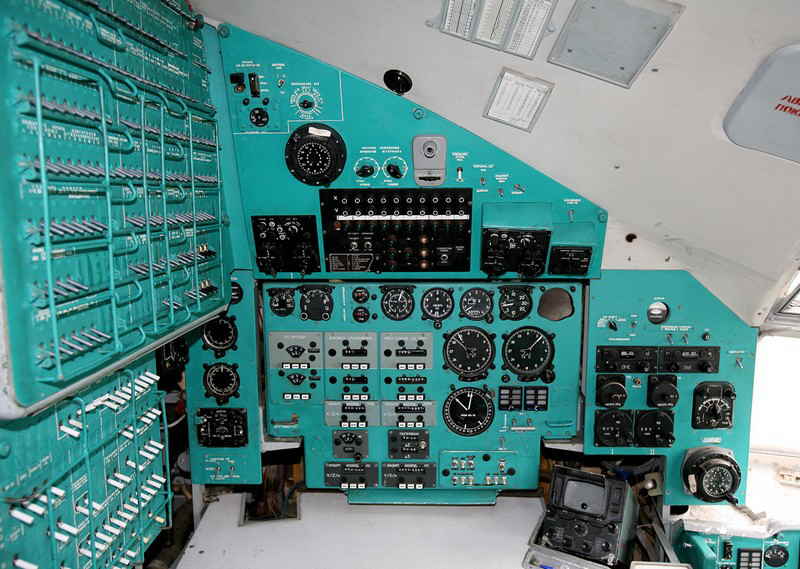

Pracoviště navigátora.

Palivoiio

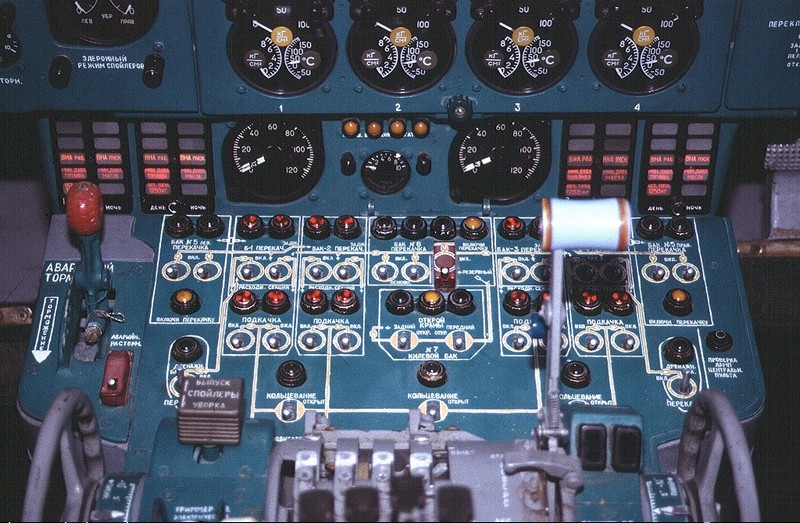

Ovládací panel dodávky paliva..

Panepopl

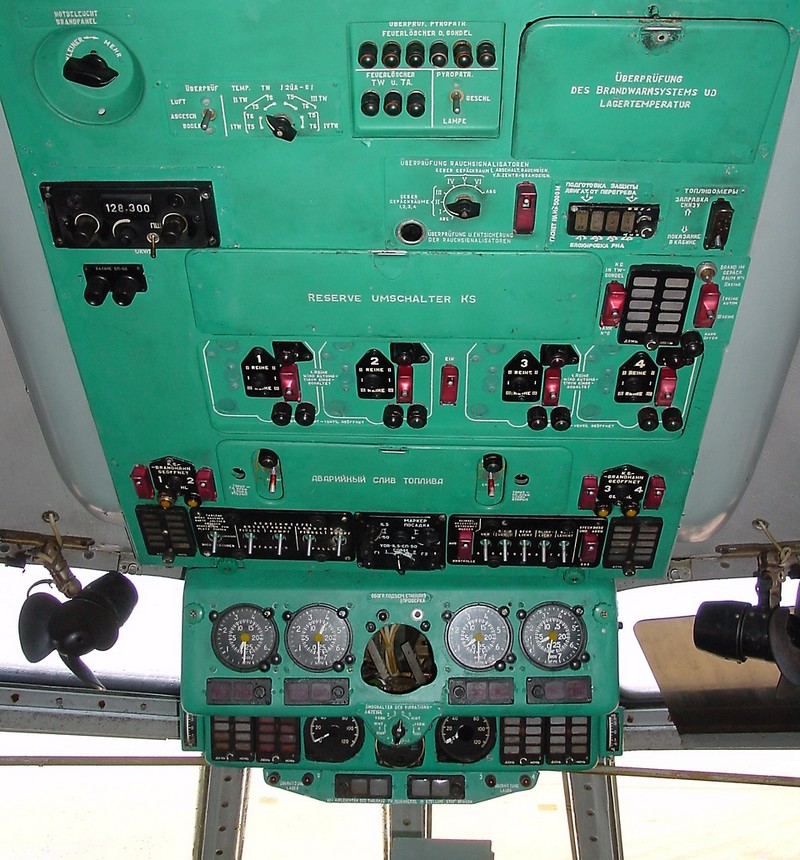

Stropní panel.
